首安電氣火災監控系統安裝介紹

　　1、外型尺寸及安裝示意

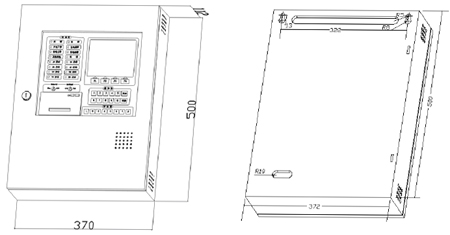

　　(1)監控設備外型及安裝尺寸圖

SL-M400監控設備外型尺寸(單位mm)           SL-M400壁掛式監控主機安裝尺寸圖(單位mm)

SL-M400G監控設備外型尺寸(單位mm)

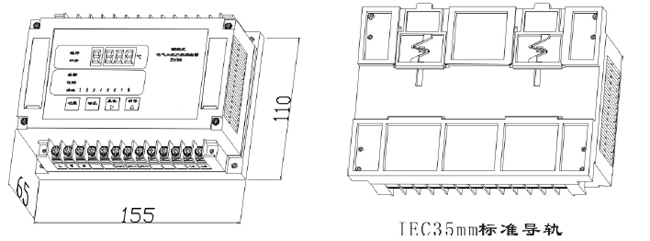

　　(2)探測器外形尺寸及導軌標準

探測器外型尺寸(單位mm)                                                                     探測器導軌標準(單位mm)

 　　2、工程布線要求

　　(1)配線應整齊，不宜交叉，并應固定牢靠。

　　(2)電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致，字跡應清晰且不易退色。

　　(3)端子板的每個接線端，接線不得超過2根。

　　(4)電纜芯和導線，應留有不小于200mm的余量。

　　(5)導線應綁扎成束。

　　(6)導線穿管、線槽后，應將管口、槽口封堵。

　　(7)一個監控設備最多配接128臺探測器。

　　(8)監控設備與探測器之間的通訊線應采用雙絞線，且線徑不得小于1.0mm2，通訊線敷設距離最長應小于1200m，如果通訊線的使用距離超過1200m，應增加中繼器，當系統應用在強干擾場所時，通訊線應采用屏蔽雙絞線，屏蔽雙絞線的屏蔽層應良好接大地。

　　(9)當監控設備與現場最遠的探測器之間的距離超過500m時，監控設備主板與最遠的探測器主板上的通訊終端電阻設置應設置為“ON”。

　　3、監控設備和集中控制臺安裝要求

　　監控設備安裝時，其底邊距地(樓)面高度宜為1.3～1.5m，其靠近門軸的側面距墻不應小于0.5m，正面操作距離不應小于1.2m；控制臺安裝時，其底邊宜高出地(樓)面0.1～0.2m。

　　4、探測器安裝要求

　　(1)同一保護區域內的探測器宜集中安裝。

　　(2)探測器應獨立支撐或固定，安裝牢固,并應采取防潮、防腐蝕等措施。

　　(3)探測器的連接導線，應留有不小于150mm的余量，其端部應有明顯標志。

　　(4)探測器安裝時在安裝處應有明顯的部位顯示和檢修孔。

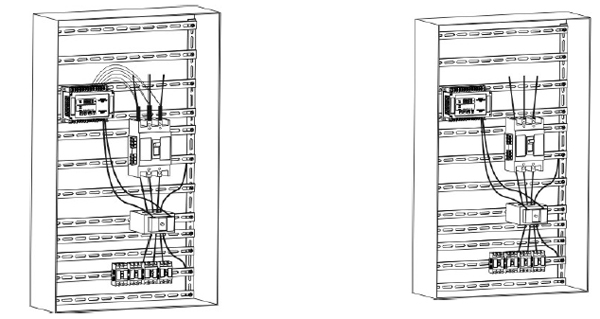

　　測溫式電氣火災探測器安裝示意圖：                        剩余電流式電氣火災控測器安裝示意圖：
