本文介紹的是JTY-GD-AHG992001感煙探測器的安裝與布線。

　　注意：所有接線必須符合有關法規。

　　確認底座已安裝牢靠并且連接線極性無誤。

　　禁止在底座上涂抹任何涂料，否則將會影響探測器的工作性能。

　　警告：安裝JTY-GD-AHG992001點型感煙火災探測器之前，請切斷回路的電源。

　　1、安裝方法：

　　JTY-GD-AHG992001點型感煙火災探測器須與同公司生產的底座配套使用。底座可固定在埋入盒里或直接固定在平面上。探測器安裝示意圖如圖2所示。

　　（1）按照表1給探測器底座接線

　?。?）確認JTY-GD-AHG992001探測器類型與設計圖紙上所注類型一致

　　（3）將JTY-GD-AHG992001探測器放到底座上，然后向底座方向推，同時順時針旋轉探測器直到探測器旋入底座,探測器底座外形如圖3所示。

　?。?）確認探測器已經旋轉到底即可。

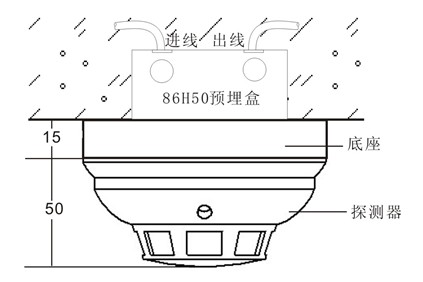

圖2 探測器安裝示意圖

表1 底座接線端子說明

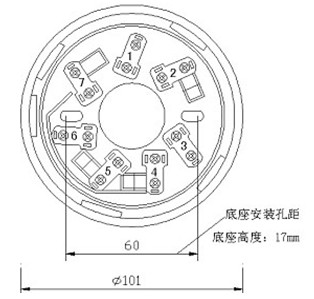

圖3 探測器底座外形示意圖

　　2、布線方式：探測器二總線宜選用截面積≥1.0mm2的RVS雙絞線，穿金屬管或阻燃管敷設。

　　總線回路導線總電阻應小于50Ω，總電容應小于0.3μF，總線回路導線總長度最長2000M。

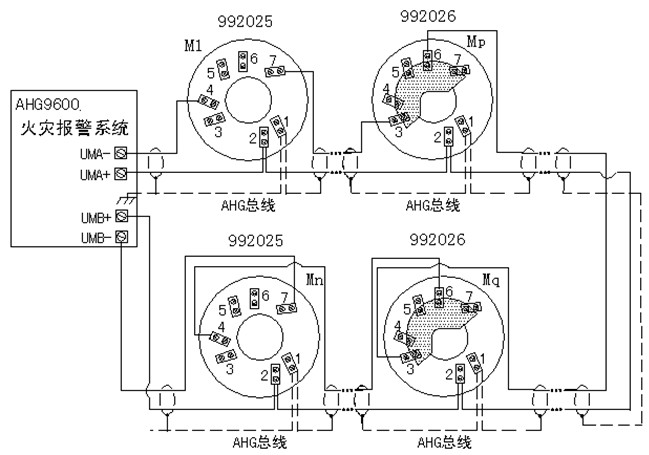

　　3、圖4環路接線方法，示意了AHG2000系列火災探測器接成環路時的接線方法。

圖4 環路接線方法（992025為標準底座，992026為帶隔離器底座）

　　注意事項：

　　1．禁止在環路根部接入分支。

　　2．底座安裝完后確保將所有未用接線端螺釘擰緊。

　　3．將探測器裝入底座前必須檢查引線與接線端之間的連接是否緊密可靠。
