本文介紹的是海灣JB-QB-GST200報警控制器系統調試步驟，此調試步驟可用于JB-QB-GST200壁掛式火災報警控制器(聯動型)、JB-QB-GST200立柜式火災報警控制器(聯動型)、JB-QB-GST200琴臺式火災報警控制器(聯動型)：

　　一、接線、編碼

　　首先按照接線圖把設備接好，然后用電子編碼器把火災探測器、手動報警按鈕、輸入輸出模塊等設備進行編碼，從1開始依次往后編，最大編碼地址為242。

　　二、系統設置

　　系統設置主要是設備定義、聯動編程、設備注冊三步。

　　1、設備定義

　　設備定義是把之前編碼的設備在主機上面進行設置，告訴主機相關編碼的是什么設備，設備在什么位置。

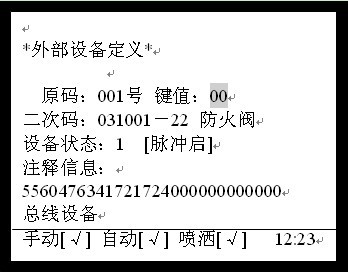

　?。?）按“系統設置”鍵——提示輸入密碼時直接按“確認”鍵，進入系統設置菜單——選擇“設備定義”——“外部設備定義”——“連續定義”——進入如下界面。

　　“原碼”：對應之前用編碼器編的二次碼。

　　“鍵值”：對應主機上面的30路手動控制盤，一般定義被控設備的時候才用到，如聲光警報器、輸入輸出模塊等設備，其它類型的設備都寫“00”。

　　“二次碼”：

　　前三位對應設備所在的區域，一層就寫011，二層寫021；以此類推。如果是地下一層可以用99，地下二層用98。

　　后三位一般對應相應設備的編碼，即“原碼”。

　　舉例：位于一層的20號設備，對應的二次碼是011020

　　“設備類型”：即該地址碼所對應設備的類型，可以參照以下類型對照表。模塊后端連接的是具體的設備，模塊的設備類型在這里也應該定義成具體的設備，比如模塊連接了防火閥，在這里應該定義成其實際的類型“防火閥”。

　　“設備狀態”：一般不用修改。

　　“注釋信息”：即設備所安裝的位置，到主機說明書附錄中查找到相關漢字對應的區位碼輸入即可。

　?。?）輸入完成后直接按“確認”當原碼跳到下一個碼的時候，前面一個就已經被保存了，如果定義的內容一樣，可以直接按“確認”來保存。

　　2、聯動編程

　　設備定義完成后進入聯動編程菜單，

　?。?）按“系統設置”鍵——提示輸入密碼時直接按“確認”鍵，進入系統設置菜單——選擇“新建聯動公式”——“常規聯動公式”——進入聯動編程界面。

　?。?）輸入如下公式：

　　011***03×011***03+011***02×011***03+011***03×011***03+011***11=011***1300021***1300011***1200011***2301******1902

　　該條聯動公式含義是，一層任意一個感煙（溫）和一個感煙（溫）同時報警或一層的任意一個手動報警按鈕報警時，一層聲光警報器啟動，延時0秒；二層的聲光警報器，延時0秒；同時啟動一層的排煙閥打開，延時1秒；排煙機啟動，延時2秒。

　　這條聯動公式是比較常用的公式，編寫聯動公式的時候不僅需要考慮本區層需要聯動的設備，還需要考慮相關區域需要動作的設備。

　　三、設備注冊

　　設備注冊是主機對設備識別的一個過程，現場設備線路與主機連接好后，通過以下步驟注冊：

　　按“系統設置”鍵——提示輸入密碼時直接輸入“24220001”——輸入完成后按“確認”——進入系統設置菜單后關機——主機關閉后重新開啟——開啟后主機會顯示“1、重新注冊；2、直接登錄”——選擇“1重新注冊”——設備會自動注冊。

　　注冊完成后界面會自動跳到系統主界面。

　　四、設備檢查

　　注冊完成后想要看看設備是否都識別到，可以按“設備檢查”按鍵——“注冊信息檢查”——“外部設備檢查”，進入菜單檢查之前定義的設備是否都能檢查到。

　　如果不能檢查到則檢查線路、設備接線是否正確、設備編碼是否正確。

　　如果都可以檢查到，那設置就都完成了。

　　五、聯動測試

　　主機有手動和自動兩個工作狀態。手動是指復合式探測器報警的時候主機會響，但風機不會按照聯動公式啟動；自動是復合式探測器報警的時候不但主機回響，而且主機還會自動啟動現場的相應的風機。

　　手動和自動狀態的設置方法是：

　　按“用戶設置”鍵——“啟動控制”——分別可以設置手動和自動工作狀態。

　　手動設置中有“手動允許”和“手動禁止”兩項，正常時候手動選允許。

　　自動設置中有“自動禁止”、“部分自動”和“全部自動”三項，正常的時候控制器應該選擇“全部自動的狀態。”

　　進入“全部自動”狀態，即可進行現場聯動測試。
