文章介紹了聲光報警器電路圖，我們都知道聲光警報器是通過信號總線及電源總線接入火災自動報警系統中的，但是我們很少有人去關注他的電路圖，本文主要為大家介紹一下聲光報警器的電路圖。（如下圖所示）

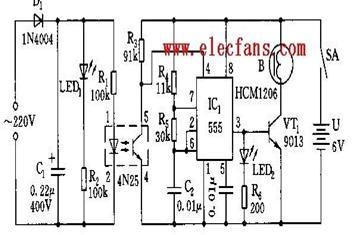

聲光報警器電路圖

　　交流整流電路由D1、C1組成，經D1半波整流C1濾波后，可得到約280V的直流電壓。它的一個支路LED1、R2中的發光二級管指示有無交流電；另一支路經R1接光電耦合器4N25的初級端（1-2）。在有電時，4N25的發光二極管發光，并照射到4N25中的光敏三極管的光照面上。由于光照，光敏管飽和導通，其集電極（5腳）對地電壓Uα在0.3V左右。
　　
　　555時基電路和R4、R5、C2等組成多諧振蕩器。平時有電，555的腳被4N25的輸出端箱位在低電位（0.3V左右），使555處于強制復位狀態，555振蕩器不會起振。停電后，光耦合器4N25不工作，光敏管呈截止?fàn)顟B(tài)，故555的4腳呈高電位，555起振。其振蕩頻率為fc=1.44(R4+2R5）C2
　　
　　圖示參數的振蕩頻率為2028HZ。它的3腳輸出的振蕩方波經VT1驅動小型電磁訊響器B發出2kHz的響亮音響，同事驅動發光二極管LED2閃亮發光，告誡用戶現在停電了。
　　
　　電磁訊響器B采用HCM-12系列訊響器，例如HCM-1206，它的諧振頻率為2048Hz，與振蕩器的頻率相一致，發聲清脆、有沒、響亮。
