本文介紹的是極早期報警系統采樣管網安裝要求，以下如是：

1、主采樣管采用外徑Ø25毫米，內徑小于Ø21毫米，防阻燃U-PVC管或ABS管，系統將采用四路使用，每路盡量保持一樣的長度。

2、管與管之間連接的直通外套內徑在Ø25毫米，并配內壁卡塞。

3、采樣管固定卡，采用雙月牙形固定卡如下圖，將螺桿采用焊接的方法固定在房梁上，螺桿長度不底于20公分，每個固定點之間的間距應在1.5~2米之間保證PVC管不下垂不變形。


　　4、采樣管固定卡，也可采用廠家配套的管卡，采用較緊的管卡防止時間過長管路固定不緊造成脫落現象。不出現變形如下圖：

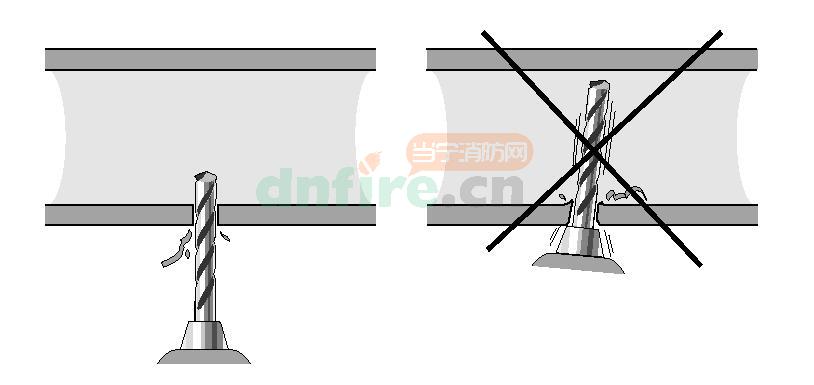

　　5、嚴格按圖上的孔徑和位置打孔

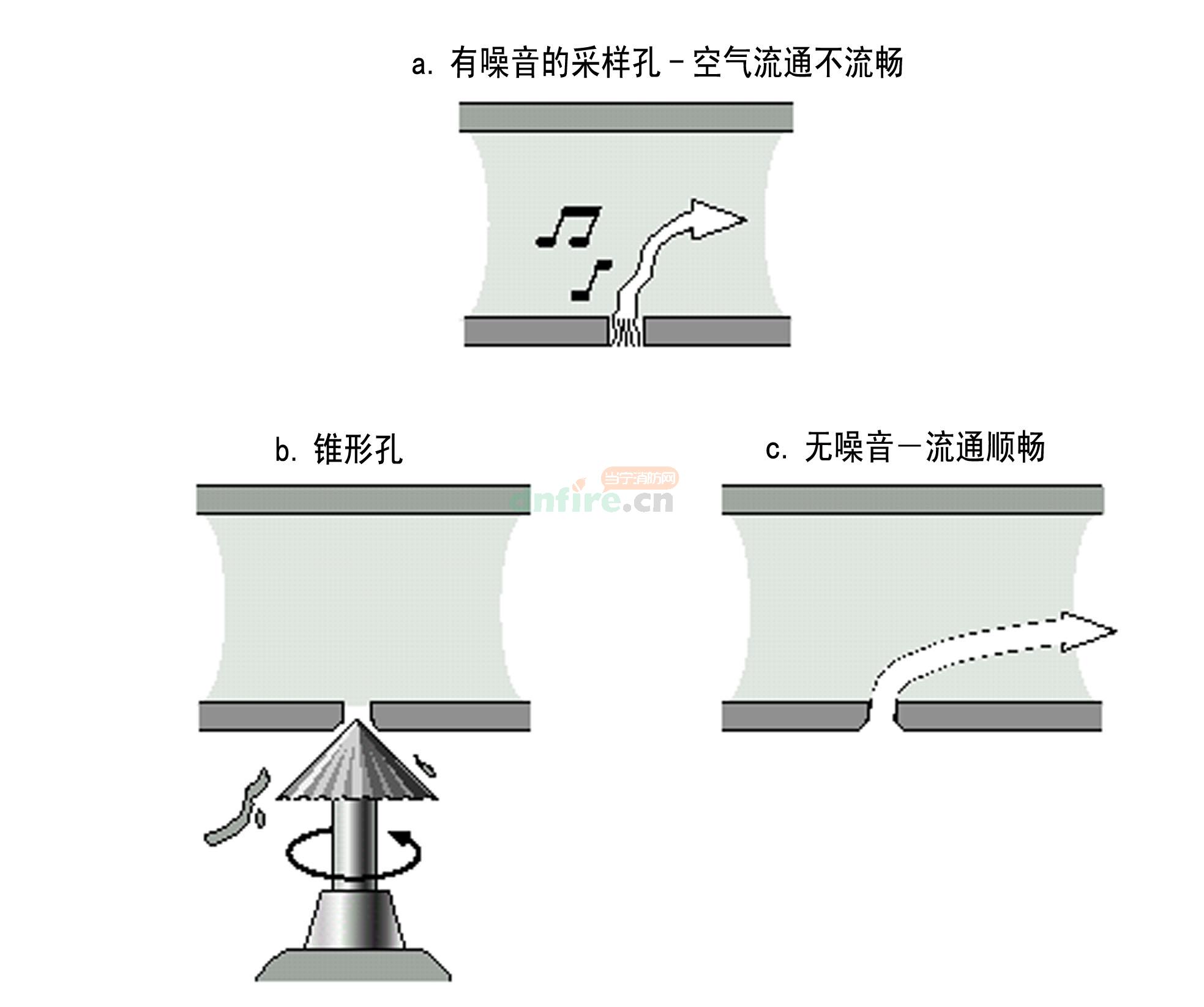

　　采樣孔在地面上打好注意打孔時需要錐形倒角，并在采樣孔處粘貼紅色采樣孔標簽，如下圖：

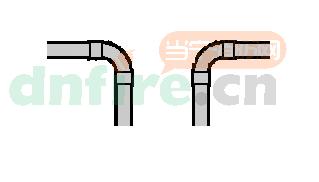

　　6、采樣管拐彎處采用半徑不底于20公分的彎管器彎成半圓如下圖所示，減少氣流阻力

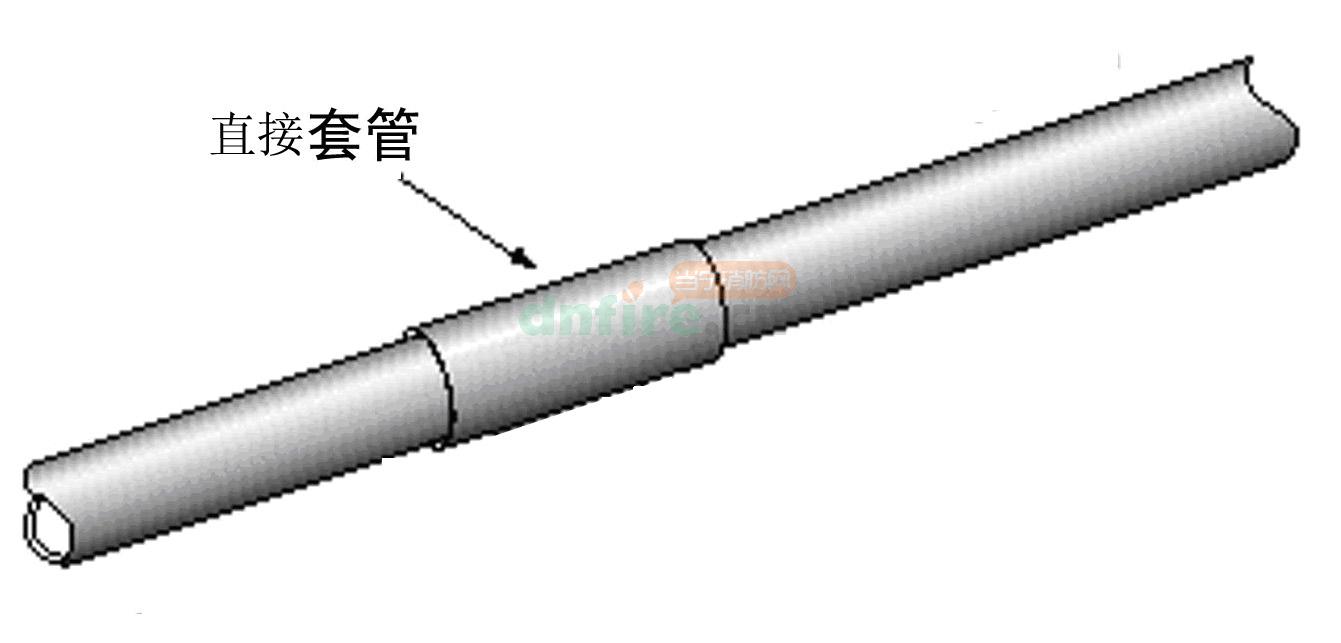

　　7、空氣采樣管連接處直接套管使用方法如下：此處連接采用直接套管內螺紋和鍍鋅鐵管外螺紋絞和，絞和處采用生料帶和乳膠組合密封保證絕對不能漏氣（此時注意采樣孔向下，由于采樣管已打好采樣孔無法進行打壓測漏，故此處密封應特別注意。）

　　8、采樣管的末端為采樣末端堵頭，此末端堵上開孔除采樣功能外還兼有氣流平衡的功能，末端蓋帽采用PVC材質。

9、整個采樣管路安裝前應首先做好一臺主機所用的管路進行主機試抽氣以保證未瑞放煙，機器報警的時間不超過120秒。

10、主機所處位置便于人工操作，便于將來?yè)Q過濾器盒按照J(rèn)B50166-2007火災自動報警系統施工及驗收規范，此設備需要對采樣管道進行定期吹洗，最長的時間間隔不應超過1年，吹洗時從機器跟前對采樣管加入高壓氣流反吹即可，同時更換過濾器。
