C33紅外光束感煙探測器工作原理與結構特征為如何？本文為你介紹：
　　
　　C33紅外光束感煙探測器探測器由發射器和接收器組成，采用不受煙色影響的紅外線減光方式工作。發射器與接收器相對安裝，發射器發射出一束定強度的紅外光束，接收器對發射器發出的紅外光束進行采集放大，并通過內置單片機對采集的信號進行分析判斷。
　　
　　紅外光束感煙探測器處于正常監視狀態時，紅外光強度穩定在一定范圍內，當煙霧進入紅外光束感煙探測器探測區內時，由于光束被遮擋使收到的紅外光的強度降低。當煙霧達到一定濃度使紅外光的強度低于設定的閾值時，探測器報火警，啟動蜂鳴器、點亮紅色指示燈。
　　

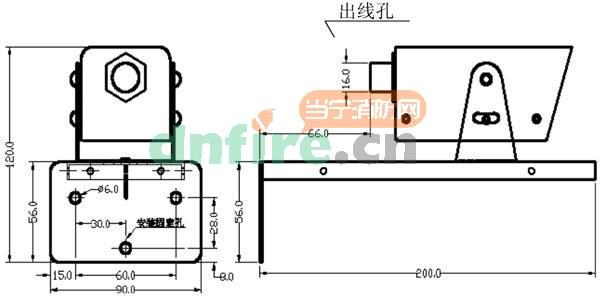

　　1．防爆探測器外觀示意圖如下圖1所示：

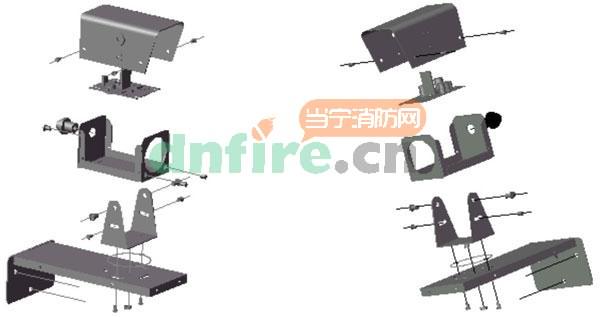

　　2．探測器結構示意圖如下圖2所示：

　　
　　固定軸螺絲：用來緊固發射器、接收器，應在調試前擰緊；
　　
　　角度緊固螺絲：用來旋轉定位發射器、接收器，應在調試后擰緊；
　　
　　指示燈：接收器分別有紅色、黃色指示燈，用來指示探測器的狀態；
　　
　　安裝固定孔：應盡量固定在發射或接收器重心位置，且使支撐架與墻壁緊固貼實安裝，固定孔間距離如圖2所示；
　　
　　出線孔：用于外部連接線，護線管應使用φ16以上金屬軟管；
　　

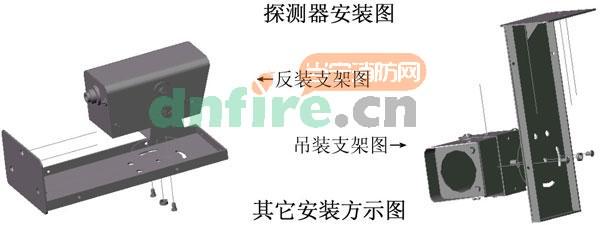

　　安裝方式：除正常安裝方式外，也可將支撐架反過來安裝，或也可將接收、發射器與支撐架成90°夾角安裝。
　　

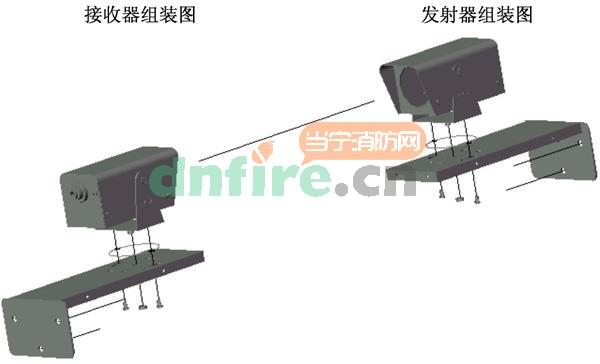

　　防爆探測器結構示意圖：
