JTY-GF-GST104型點型光電感煙火災探測器的安裝步驟如下：

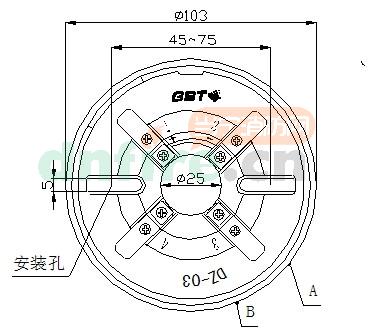

　　在天花板預埋或吊頂骨架裝入兩個M4的螺絲。將底座DZ-03固定在這兩個螺絲上。其示意圖如圖：


　　定位底座上有四個帶數字標識的接線端子，“1”接編址接口模塊輸出端的正極；“2”作為輸出連接下一只探測器的電源正極（即“1”號端子）；“3”與下一只探測器的電源負極（即“3”號端子）連到一起，并接在編址接口模塊輸出端的負極上；“4”不接線，用來輔助固定探測器。
　　輸出回路終端接有GST-LD-8320終端器，底座“1”、“2”間連接一只1N5819二極管（注意極性）。
　　探測器底部示意圖如圖：


　　探測器與底座上有定位凸棱，使探測器具有唯一的安裝位置。定位底座A、B處有兩個凸棱，探測器底部側面C處有一個凸棱。裝配時，將探測器凸棱C對準定位底座A處，順時針旋轉至B處即可安裝好探測器。
　　探測器與GST-LD-8319輸入模塊配合應用，系統構成及接線參照下圖：

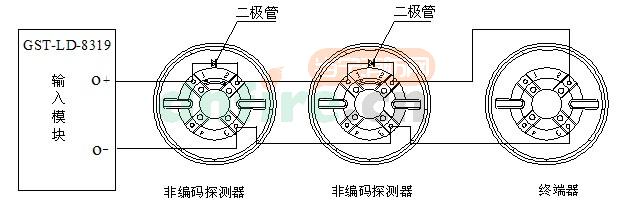

　　GST-LD-8319輸入模塊與非編碼探測器串聯連接時，探測器的底座上應接二極管1N5819，且輸出回路終端必須接GST-LD-8320或GST-LD-8320A終端器，終端器可當探測器底座使用，即在此終端器上可安裝非編碼探測器，其系統構成圖如圖：

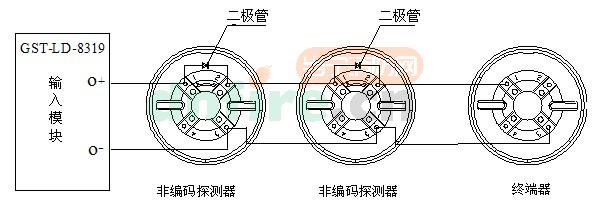

　　當終端器不作為探測器底座使用時，應加裝上蓋，系統構成圖如圖：
