火災自動報警及消防聯動系統，作為智能建筑中的一個重要子系統，其重要性是眾所周知的。要在智能建筑中創造一個安全舒適的環境，消防安全是其中的一個重要的方面?；馂?zāi)自動報警及消防聯動系統，作為火災的先期預報、火災的及時撲滅、保障人身和財產安全，起到了不可替代的作用。火災自動報警系統是人們?yōu)榱嗽缙诎l(fā)現火災，并及時采取有效措施，控制和撲滅火災，而設置在建筑物中或其他場所的一種自動消防設施，是人類同火災作斗爭的有力工具。但現實生活中的人民對火災自動報警系統了解甚少，火災自動報警系統的調試如何實現呢？今天我們就帶著這個問題來探討一下。

　　火災自動報警系統及聯動系統的調試主要分為兩部分：
一、自動報警系統自身器件的連接、登錄、聯動關系的編制及輸入

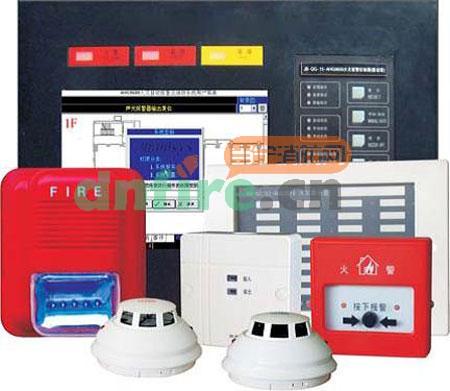

　?。?）首先要完成火災自動報警系統中的火災探測器、手動報警按鈕、消火栓按鈕、輸入模塊、輸出模塊、火災顯示盤、區域報警控制器等設施的連接。在安裝過程中應完成以下工作：
　?、偈煜な┕D紙，了解產品布線原則，在現場進行布線。根據現場及設備布置完善施工圖紙，將施工過程中發生的所有涉及到的有關位置的更改、數量的增減等內容設計變更標注在竣工圖上，以便下一步工作時不發生遺漏。
　?、趯⑾到y(tǒng)內的編址器件按照設備要求進行編址工作，將地址號標注在圖紙附近，以便安裝時按照已定下的編址進行地址設定防止安裝器件時發生地址錯誤，同時該地址號也為編制聯動關系提供聯動器件邏輯輸入號。在設定地址號后根據設備情況要求（有的報警控制器能夠顯示報警點的中文名稱）標定器件安裝位置的名稱，以便報警控制器能顯示報警點的名稱。
　?、蹖⑸鲜龉ぷ魍瓿珊螅瑧?yīng)進行線路的絕緣電阻的測量，測量時應對線間、線地之間進行測量，保證線路之間及線路與地之間達到規范要求的絕緣程度，便系統開通時不會產生線路故障。探測、聯動總線的絕緣電阻不小于20MΩ，供電線路絕緣電阻不小于0.5ＭΩ。有條件的可采用示波儀檢測線路上的干擾情況是否影響該設備的運行。
　?、苓B接好設備的工作接地和保護接地，提高設備運行時抗電源交流干擾，保證系統可靠工作，養活因交流干擾產生的誤報。
　?、葸B接好交流供電電源，測量電壓范圍不應超出220V+10%，-15%，接好備用蓄電池，做好開機調試的最后準備工作。
　　（2）按照設計位置安裝系統器件，安裝結束后開機進行設備定義并登錄器件，器件登錄后觀察系統運行，排除故障，待系統正常穩定運行后輸入聯動邏輯關系。
　?。?）聯動邏輯關系應按照國家有關消防規范要求進行編制現將在高層建筑中常用的聯動關系原則提供如下：

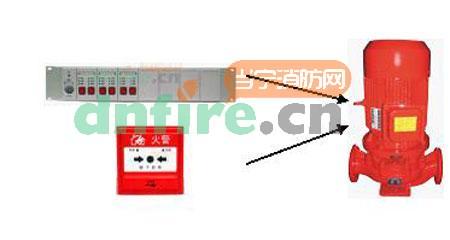

　　①消火栓系統：

　　消火栓手動報警按鈕動作→消防泵啟動信號（或故障信號，指消防泵故障）反饋到消防控制室（在報警控制器或聯動控制器顯示）。
　　消防控制室手動啟動消防泵→消防泵啟動信號（或故障信號，指消防泵電源故障）反饋到消防控制室（在報警控制器或聯動控制器顯示）。
　　手動啟動消防泵分為采用多線制直接啟動消防泵和通過報警聯動控制器手動啟動消防泵輸出模塊（控制模塊）兩種方式，具體方式視設計而定。

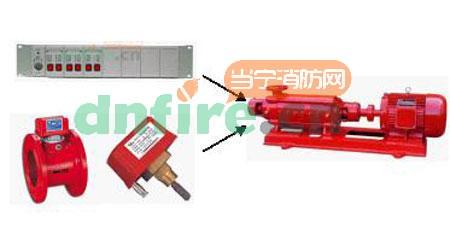

　　②自動噴水滅火系統：

　　自動噴水滅火系統的聯動關系如下：
　　水流批示器動作信號“與”壓力開關動作信號→啟動噴淋泵。
　　水流指示器動作→向消防控制室反饋信號（報警聯動控制器顯示水流批示器動作信號）。
　　壓力開關動作→向消防控制室反饋信號（報警聯動控制器顯示壓力開關動作信號）。
　　噴淋泵啟動信號（或故障信號，指噴淋泵電源故障）反饋到消防控制室（在報警控制器或聯動控制器顯示）。
　　消防控制室手動啟動噴淋泵→噴淋泵啟動信號（或故障信號，指噴淋泵電源故障）反饋到消防控制室（在報警控制器或聯動控制器顯示）。
　　手動啟動噴淋泵分為采用多線制直接啟動噴淋泵和通過報警聯動控制器手動啟動噴淋泵輸出模塊（控制模塊）兩種方式，具體方式視設計而定。

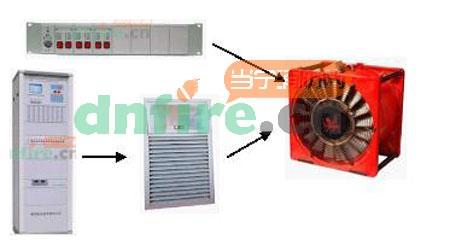

　?、鄯琅艧熛到y(tǒng)：

　　1、機械正壓送風系統的聯動關系如下：
　　探測器報警信號或手動報警按鈕報警信號→打開正壓送風口→正壓送風口打開信號→啟動正壓送風機。
　　正壓送風口的開啟數量可按照下列要求設置：
　　1）防煙樓梯間的正壓送風口的開啟應使整個樓梯間全部開啟，使整個樓梯間形成均勻的正壓；
　　2）前室內的正壓送風口的開啟應按照人員疏散順序開啟，即開啟報警層和報警層下下兩層的正壓送風口。
　　信號返回要求：
　　1）消防控制室（報警控制器或聯動控制器）顯示正壓送風口開啟狀態；
　　2）消防控制室手動啟動正壓送風機分為采用多線制直接啟動和通過報警聯動控制器手動啟動正壓送風機輸出模塊（控制模塊）兩種方式，具體方式視設計而定。
　　2、排煙系統的聯動邏輯關系：
　　排煙分區內的探測器報警信號“或”排煙分區內的手動報警按鈕報警信號→啟動該排煙分區的排煙口（打開）→排煙口打開信號啟動排煙風機（或啟動排煙風機高速）。
　　排煙風機入口處排隊煙防火閥（280℃）的關閉信號→停止相關部位的排煙機。
　　信號返回要求：
　　1）消防控制室（報警控制器或聯動控制器）顯示排煙口開啟狀態；
　　2）消防控制室（報警控制器或聯動控制器）顯示排煙風機運行狀態；
　　3）消防控制室（報警控制器或聯動控制器）顯示防火閥關閉狀態。
　　消防控制室手動啟動排煙風機分為采用多線制直接啟動和通過報警聯動控制器手動啟動排煙風機輸出模塊（控制模塊）兩種方式，具體方式視設計而定。
　?、芊阑鹁砗熼T聯動邏輯關系如下：
　　1）只作為防火分割用的防火卷簾門可不做兩步降
　　感煙探測器報警信號→啟動防火卷簾門下降輸出模塊控制防火卷簾門下降到底→防火卷簾門降低限位信號通過輸入模塊反饋到消防控制室（消防報警控制器顯示防火卷簾門關閉信號）。
　　2）用在疏散通道上的防火卷簾門
　　用在疏散通道上的防火卷簾門應兩步下降，其聯動關系如下：
　　安裝在防火卷簾門兩側的感煙探測器報警信號→啟動防火卷簾門一步下降輸出模塊使防火卷簾門下降一步后停止，當安裝在防火卷簾門兩側的感溫探測器發出報警信號→啟動防火卷簾門兩步降輸出模塊使防火卷簾門降落到底。
　?、莼馂?zāi)警報和火災事故廣播聯動：
　　火災警報在高層建筑中主要是指聲光報警器，設有自動開啟的聲光報警器，其開啟順序和火災事故廣播的開啟順序相同。在自動報警系統中聯動開啟聲光報警器和火災事故廣播和聯動關系如下：
　　手動報警按鈕“或”兩只火災探測器報警信號“與”→啟動聲光報警器、火災事故廣播輸出模塊→接胡聲光報警器電源、接通火災事故廣播線路。
　　高層建筑中火災警報和火災事故廣播的開啟順序如下：
　　1）當2層及2層以上樓層發生火災時，宜先接通火災層及其相鄰的上、下層；
　　2）當首層發生火災時，宜先接通本層、2層及地下各層；
　　3）當?shù)叵率野l(fā)生火災時，宜先接通地下各層及首層。若首層與2層有大共享窨時應包括2層。
　?、尴离娞萋?lián)動：
　　消防電梯的聯動關系如下：
　　手動報警按鈕“或”兩只探測器報警信號“與”→啟動消防電梯強降輸出模塊動作→消防電梯強降首層并向消防控制室返回信號。對于消防電梯最好的方式是在消防控制室內手動強降。
　?、叻窍离娫辞袚Q：
　　非消防電源切換聯動邏輯關系如下：
　　手動報警按鈕“或”兩只探測器報警信號“與”→啟動非消防電源切換輸出模塊動作→該模塊啟動斷路器（空氣開關）脫扣機構使斷中器（空氣開關）跳閘切斷非消防電源。
　　非消防電源的切除最好的方式應在消防控制室內手動切除。
　?。?）火災自動報警及聯動系統按照上述步驟和要求，針對具體工程和不同報警聯動設備的編程要求，由專業人員編制好聯動關系，并按照設備要求輸入到報警控制器內完成系統的開通調試工作。最后，通過模擬火災信號檢查聯動關系是否正確，聯動對象動作是否達到聯動目的。
二、模擬火災信號檢查各系統是否按照編制的邏輯關系執行
　　對編寫好的聯動關系對現場各個分區的報警設備進行聯動試驗，測試相關設備是否啟動。設備測試大致會出現以下兩種情況：
　?。?）聯動設備未啟動，但手動測試可以啟動；
　　出現這種情況的時候問題往往出現在聯動關系上面，手動測試可以啟動說明被控設備與報警控制器之間的連接沒有問題，只是在聯動關系上面還沒有達到相應目的。
　?。?）聯動設備未啟動，手動也無法啟動；
　　這種情況首先要觀察手動啟動設備時與設備所連接的輸出模塊是否動作，如模塊有動作信號而設備沒有啟動，則是模塊與被控設備之間連接出現問題。如果模塊無動作，則檢查模塊內地址碼、系統注冊信息是否正確。
　　在完成上述內容后，即可進行系統檢測及交工工作。
